Extensión de vida del
parque eólico
Análisis de extensión de vida
para aerogeneradores
En Nabla, ayudamos a propietarios y operadores de parques eólicos a maximizar la vida útil de sus aerogeneradores mediante un análisis técnico avanzado y personalizado para cada emplazamiento.
Nuestro servicio de análisis de extensión de vida para aerogeneradores permite evaluar de forma precisa el consumo real de vida estructural de los principales sistemas, estructuras y componentes (SSC) de cada turbina, teniendo en cuenta las condiciones específicas del parque eólico.
Fundamento técnico del análisis
Los aerogeneradores se diseñan conforme a condiciones de viento estándar, habitualmente más severas que las del emplazamiento real. Este enfoque de diseño genera márgenes estructurales conservadores que, una vez cuantificados mediante análisis técnicos avanzados, permiten justificar de manera segura y rentable la extensión de la vida útil de las turbinas más allá de los 20 años de diseño.
Redefinición de la vida útil y estrategias de mitigación
- Ajustamos la vida útil de diseño de los componentes clave en función de su comportamiento en condiciones reales.
- Identificamos las principales causas de desgaste estructural y proponemos estrategias de mitigación para reducir daños futuros y mejorar la eficiencia operativa.
Estos análisis de extensión de vida son una herramienta estratégica en cualquier fase del ciclo de un proyecto eólico: desde estudios preconstructivos, pasando por la operación, hasta procesos de refinanciación o decisiones de repowering. Su aplicación permite reducir incertidumbre, optimizar inversiones y garantizar una gestión técnica sólida en todos los escenarios del activo.
Ahmed Moussa
Head of Business
Development & Sales
P90 Análisis de Vida Completa
Operacional
Maximum certainty
90%
TIPO DE ANALISIS
Análisis de detección y extensión de vida útil
RESULTADOS
Identifica las causas de fatiga que provocan el consumo estructural de vida útil y determina el tiempo hasta fallo por componente y por aerogenerador.
MODELO AEROLÁSTICO
Modelo aerolástico específico (equivalente al del OEM)
INPUTS
Tiene en cuenta:
- Historial de O&M
- CFD basado en condiciones de viento (registros -SCADA + análisis preconstructivo si está disponible)
- Registro de alarmas
- Cualquier informe o estudio relevante sobre el activo
METODOLOGÍA
Aligned with IEC 61400-28.
Simulación del viento desde 14 a 16 direcciones.
Datos de viento procedentes de modelado CFD y SCADA, Weibull (parámetros a y k) por aerogenerador.
Tiene en cuenta:
- Intensidad de turbulencia
- Gradiente de viento
- Efectos de estela
PACK OF HOURS FOR STAKEHOLDERS DEFENCE
Sí, equipo senior disponible para asistir a sesiones con licitadores o inversores y gestionar preguntas y respuestas (Q&A).
Sí, certificable y apto para financiación
INCLUYE MODELO DE FIABILIDAD
Sí, con mapeo de fallos a largo plazo y costes OPEX preventivos recomendados para mitigar o retrasar fallos; fallos por fatiga por aerogenerador y fallos aleatorios por grupos de aerogeneradores.
P80 Análisis Exploratorio
Operacional y preconstructivo
Maximum certainty
80%
TIPO DE ANALISIS
Análisis de detección y extensión de vida útil
RESULTADOS
Identifica las causas de fatiga que provocan el consumo estructural de vida útil y determina el tiempo hasta fallo por componente en grupos de aerogeneradores
(normalmente grupos de 10).
MODELO AEROLÁSTICO
Puede realizarse utilizando un modelo aeroelástico adaptado
o un modelo específico (si está disponible)
INPUTS
Tiene en cuenta:
- Historial de O&M
- Condiciones de viento (registros SCADA)
- Registro de alarmas
- Cualquier informe o estudio relevante sobre el activo
METODOLOGÍA
Aligned with IEC 61400-28.
Simulación del viento desde la dirección predominante.
Datos de viento de registros SCADA, valores medios por grupo de aerogeneradores.
Cumple con IEC 61400-28, se entrega carta de conformidad.
PACK OF HOURS FOR STAKEHOLDERS DEFENCE
Sí, equipo senior disponible para asistir a sesiones con licitadores o inversores y gestionar preguntas y respuestas (Q&A).
Sí, certificable y apto para financiación
INCLUYE MODELO DE FIABILIDAD
Sí, con mapeo de fallos a largo plazo y costes OPEX preventivos recomendados para mitigar o retrasar fallos; fallos por fatiga por aerogenerador y fallos aleatorios por grupos de aerogeneradores.
Análisis de Alto Nivel
Operacional y preconstructivo
Maximum certainty
70%
TIPO DE ANALISIS
Análisis de detección y extensión de vida útil
RESULTADOS
Proporciona, para cada parque eólico, un análisis de la vida útil esperada de los principales componentes según las condiciones del emplazamiento.
MODELO AEROLÁSTICO
No requiere modelo aeroelástico; se basa en la base de datos de Nabla.
INPUTS
Tiene en cuenta:
- Historial de O&M
- Condiciones de viento (registros SCADA)
- Registro de alarmas
- Cualquier informe o estudio relevante sobre el activo
- Informes de inspección
METODOLOGÍA
Estimación del tiempo hasta fallo de los principales componentes estructurales basada en:
- Análisis estadístico de la base de datos de parques eólicos con tecnologías iguales o similares previamente analizadas.
- Condiciones de viento y operación del parque.
- Informes de inspección (si están disponibles).
PACK OF HOURS FOR STAKEHOLDERS DEFENCE
Sí, equipo senior disponible para asistir a sesiones con licitadores o inversores y gestionar preguntas y respuestas (Q&A).
No, certificable y apto para financiación
INCLUYE MODELO DE FIABILIDAD
Sí, con mapeo de fallos a largo plazo y costes OPEX preventivos recomendados para mitigar o retrasar fallos; fallos por fatiga por aerogenerador y fallos aleatorios por grupos de aerogeneradores.
Ejemplo de análisis de incertidumbres
Full Life Analysis (P90)
Análisis de vida útil con máxima
precisión
El Full Life Analysis (P90) es el análisis más completo y detallado de Nabla Wind Hub para determinar la esperanza de vida real de los componentes estructurales de los aerogeneradores en función de las condiciones específicas de cada emplazamiento eólico.
Este estudio de alta precisión permite modelizar la degradación por fatiga mecánica teniendo en cuenta la morfología de cada aerogenerador, el comportamiento dinámico del viento, las condiciones operativas reales y el tipo de materiales empleados, con una incertidumbre máxima del 10%.
Clase A
Alta certidumbre
90%
Ahmed Moussa
Head of Business
Development & Sales
Metodología para el
Full Life Analysis
Modelización avanzada del viento
La primera fase del análisis consiste en una modelización detallada de las condiciones del viento, donde se estudian:
- Turbulencia real del emplazamiento.
- Cizalladura vertical y ángulos de entrada del viento.
- Distribuciones de Weibull por celda de cálculo.
Este input es clave para un cálculo preciso de cargas aeroelásticas, permitiendo evaluar cómo impacta el viento real sobre la estructura de cada aerogenerador.
Modelización de las condiciones de operación
La segunda fase evalúa el comportamiento operativo real de cada unidad, incluyendo:
- Transitorios y alarmas por velocidad de viento
- Desalineaciones de yaw en producción y parada (idling)
- Cargas adicionales por acumulación de hielo
- Paradas prolongadas o estacionales
- Degradación superficial de las palas
Esta información se integra para representar con fidelidad el modo de funcionamiento real del activo.
Análisis estructural y detección de vida útil
En la tercera fase, se llevan a cabo simulaciones aeroelásticas tanto en condiciones de diseño como en las condiciones reales del emplazamiento. Esto permite:
- Calcular mapas de carga y espectros de daños por fatiga acumulativos.
- Detectar la vida útil efectiva de cada componente estructural.
- Estimar la esperanza de vida por celda de cálculo y por unidad.
Con estos datos, es posible identificar con precisión las acciones de extensión de vida más efectivas y establecer una jerarquía de riesgos por componente.
Análisis de incertidumbres
La cuarta fase del análisis aborda las incertidumbres asociadas a cada componente, utilizando protocolos propios basados en FMEA (Failure Modes and Effects Analysis).
Este estudio cuantifica la incertidumbre de las principales variables y procesos que afectan al cálculo de vida útil:
- Datos históricos y actuales del parque eólico.
- Caracterización del viento.
- Información sobre operación y mantenimiento.
- Modelo aeroelástico del aerogenerador.
- Métodos de cálculo e informes generados.
Además, se realiza un seguimiento de 241 parámetros críticos, con puntuaciones según:
- Nivel de criticidad de los datos.
- Fuente de origen.
- Escenario seleccionado para el análisis.
Este enfoque permite valorar el riesgo y la fiabilidad de las predicciones, aportando una base sólida para la toma de decisiones operativas y estratégicas.
condiciones del viento
El Full Life Analysis (P90) proporciona una visión profunda, localizada y confiable de la vida útil real del aerogenerador, optimizando la planificación de extensión de vida del parque eólico, reduciendo riesgos y maximizando la rentabilidad del parque eólico.
Exploratory Life Analysis (P80)
Análisis rápido y representativo de vida útil
El Exploratory Life Analysis (P80) es la solución de Nabla Wind Hub para evaluar de forma ágil y fiable la vida útil estructural de aerogeneradores, basada en un enfoque representativo y optimizado para un plazo de entrega reducido.
Como versión simplificada del Full Life Analysis (P90), este análisis permite entender cómo afectan las condiciones reales del emplazamiento al comportamiento estructural de los aerogeneradores, a través de una metodología técnica rigurosa y patentada, con una incertidumbre máxima del 20%.
Clase B
Certidumbre media
80%
Ahmed Moussa
Head of Business
Development & Sales
Metodología para el
Exploratory Life Analysis
Evaluación acoplada de condiciones reales
En este análisis, las condiciones específicas del emplazamiento, la operación, la morfología del aerogenerador y los materiales se integran en un modelo dinámico acoplado, que permite:
01
Simular el comportamiento aeroelástico del aerogenerador.
02
Comparar directamente las cargas reales frente a las condiciones de diseño.
03
Evaluar la vida útil estructural de forma representativa para el parque.
El análisis se realiza considerando una posición representativa por parque eólico, asumiendo condiciones homogéneas y evaluando cargas desde la dirección principal del viento, lo que optimiza la eficiencia del proceso sin comprometer la precisión.
Rapidez, eficiencia y
protección intelectual
Gracias a su enfoque simplificado,
el Exploratory Life Analysis permite:
Obtener resultados en un
plazo de entrega corto
Realizar una primera evaluación de la viabilidad de extensión de vida útil
Facilitar la toma de decisiones estratégicas sobre activos eólicos
Este proceso está protegido por la patente internacional WO PCT de Nabla Wind Hub (PCT/ES2013/070537 – WO2015/011301), lo que garantiza una metodología única y validada a nivel internacional.
El Exploratory Life Analysis (P80) es ideal para análisis preliminares, auditorías técnicas o como punto de partida para estudios más profundos, como el Full Life Analysis (P90). Permite a operadores, propietarios e inversores identificar rápidamente el potencial de vida remanente de sus aerogeneradores y priorizar recursos.
High Level Analysis
Evaluación de vida útil y fallos
a largo plazo
Nuestro servicio de High Level Analysis proporciona una evaluación estratégica de la vida útil esperada de los principales componentes estructurales del parque eólico, adaptada a las condiciones reales del emplazamiento, con una incertidumbre máxima del 30%.
Clase B
Certidumbre media
70%
Ahmed Moussa
Head of Business
Development & Sales
Metodología para el
Exploratory Life Analysis
Este análisis de alto nivel combina distintos parámetros técnicos para estimar de forma robusta el tiempo hasta fallo (Time to Failure), entre ellos:
01
Análisis estadísticos de la base de datos de Nabla con tecnologías iguales o similares previamente analizadas.
02
Condiciones de viento y operación del parque.
03
Informes de inspección disponibles.
Acompañamiento experto y soporte estratégico
Nuestro equipo senior está disponible para participar en sesiones con inversores, licitadores o auditores técnicos, aportando claridad en la interpretación de los resultados y en la gestión de Q&As durante procesos de Due Diligence o revisión técnica.
Además, ofrecemos un mapeo detallado de fallos a largo plazo por clúster de turbinas, con una proyección de los costes OPEX preventivos nece sarios para mitigar o retrasar los fallos detectados, tanto estructurales como aleatorios.
El High Level Analysis (HLA) es una herramienta óptima para evaluaciones iniciales del estado estructural y del potencial de vida remanente de los activos eólicos. Mediante un enfoque estadístico y predictivo, basado en datos operativos e históricos de turbinas comparables, ofrece una visión sólida y eficiente del comportamiento esperado de los principales componentes. Este análisis permite a propietarios, operadores e inversores identificar tendencias de degradación, estimar la vida útil restante y orientar decisiones estratégicas de mantenimiento o inversión.
Modelos de Fiabilidad para
la extensión de vida de
parques eólicos
En cualquier estrategia de Extensión de Vida de activos eólicos, contar con una visión clara de los riesgos técnicos y económicos asociados es clave para una toma de decisiones efectiva.
Nuestro Modelo de Fiabilidad complementa el análisis de vida estructural basado en fatiga con una perspectiva integral que proporciona un enfoque holístico de la gestión de activos eólicos a largo plazo.
Ahmed Moussa
Head of Business
Development & Sales
Análisis de escenarios y
coste-beneficio
El informe incluye un análisis
comparativo de dos escenarios
a largo plazo:
Con Programa de
Extensión de Vida
Life Extension Program
Sin Extensión
de Vida
Business-as-Usual
Cada escenario se adapta a los contratos O&M existentes o futuros (FSA, Limited Scope, Full Scope), e incorpora modelos de coste ajustados a los estándares internacionales de la industria.
Una herramienta clave para la toma de decisiones basada en riesgos
El Reliability Model desarrollado por Nabla Wind Hub permite evaluar en profundidad los perfiles de fiabilidad técnica y financiera del parque, no sólo desde la perspectiva de la degradación por fatiga, sino también incorporando:
Fallos prematuros (infant mortality) por defectos de fabricación o instalación
Fallos aleatorios (random
failures) no relacionados
con el desgaste o fatiga
Fallos evitables mediante programas de mantenimiento preventivo (predictivo o calendarizado)
Esta herramienta proporciona las bases para optimizar los planes de O&M risk-based, integrando tanto costes operativos (OPEX) como inversiones en reemplazos (CAPEX) a lo largo del nuevo horizonte operativo del parque.
Qué incluye el Modelo
de Fiabilidad
Nuestro análisis se centra en los costes variables no contemplados en
contratos estándar (Competitive O&M Scope), modelando:
Distribuciones de fallos por componente
- Por componente específico (eje principal, palas, buje, etc.).
- Por tipo de componente (estructural u operativo).
- A nivel de parque eólico completo.
Distribución de costes correctivos y preventivos
- Basado en la estructura CBS (Cost Breakdown Structure).
- Clasificación de los costes por tipo (CAPEX, OPEX, correctivo, preventivo).
- Tiempo medio de inactividad asociado a cada intervención.
Visibilidad total para la gestión del SPV
El modelo permite identificar las acciones de mantenimiento más costo-eficientes, cuantificar los riesgos financieros de no intervenir a tiempo, y priorizar inversiones que mejoren el rendimiento anual del vehículo de propósito específico (SPV).
Beneficios de nuestros Modelos
de Fiabilidad para la extensión de
vida de los activos eólicos:
- Soporte a decisiones estratégicas de asset management.
- Optimización del cashflow operativo del parque eólico.
- Priorización de inversiones en base a modelos de riesgo técnico-económico.
- Justificación técnica y financiera para retrofits o renovaciones parciales.
- Mejora del LCOE mediante reducción de tiempos de parada y optimización de costes O&M.
Nabla Guardian
Monitorización Avanzada para
parques eólicos

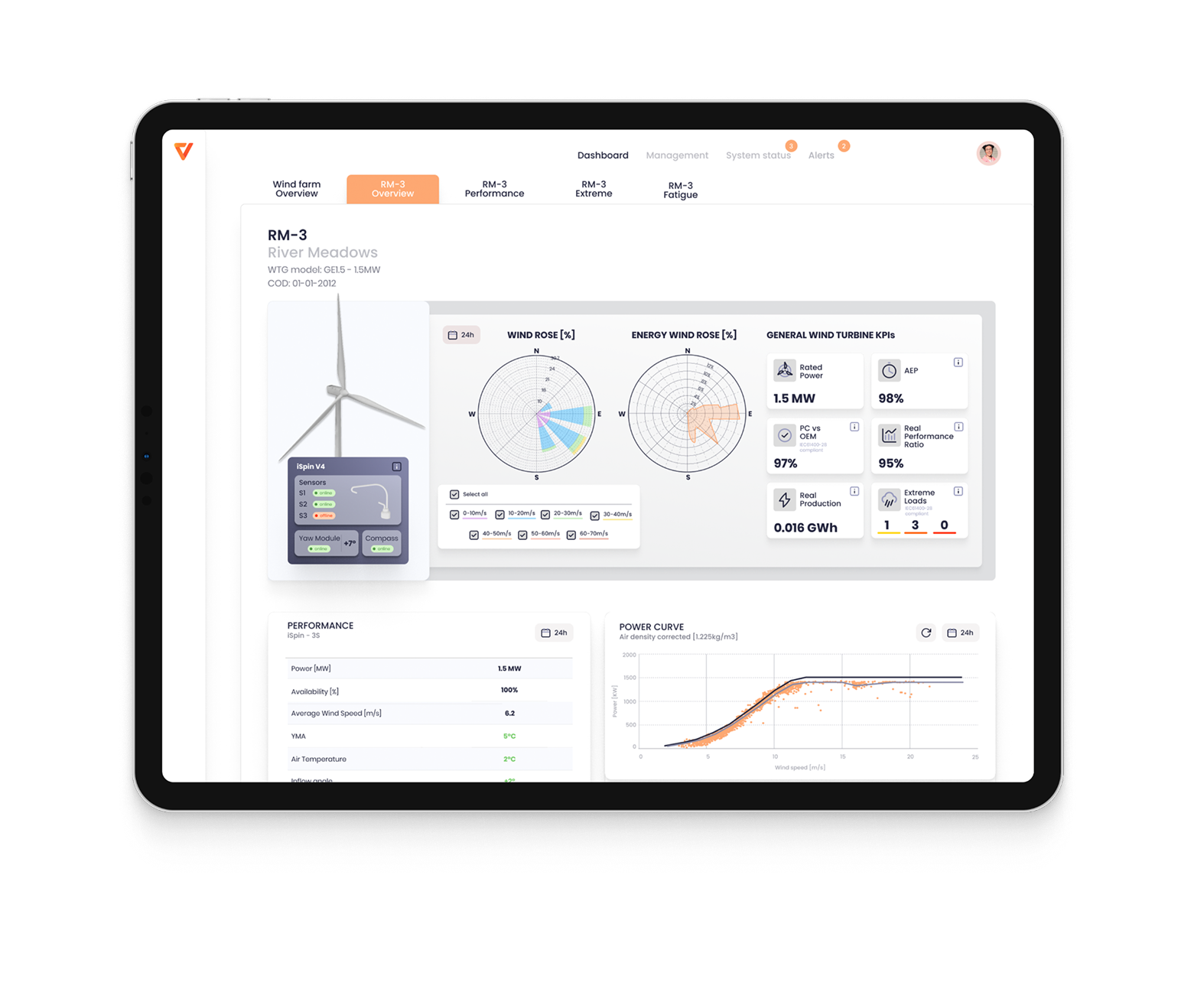

Nabla Guardian es la solución de monitorización desarrollada por Nabla Wind Hub para maximizar el rendimiento, detectar fallos estructurales y extender la vida útil de los aerogeneradores, tanto en parques onshore como offshore.
Este sistema combina hardware de última generación y software especializado en ingeniería estructural para ofrecer una visión precisa y continua del estado real de cada turbina, con un enfoque claro en la reducción del LCOE (Levelized Cost of Energy) y el aumento de la bancabilidad del activo.
Ahmed Moussa
Head of Business
Development & Sales
Tecnología integrada para
una monitorización
estructural y de rendimiento
real del activo eólico
El sistema Nabla Guardian integra de forma única:
Los modelos aeroelásticos de Nabla, validados bajo IEC 61400-28, adaptados a cada tecnología.
Motores avanzados para:
- Medición de la curva de potencia real frente al diseño OEM (Power Curve Assessment bajo IEC 61400-12-2).
- Detección de cargas extremas y acumulación de fatiga.
- Análisis de rendimiento en tiempo real.
Anemómetro iSpin, conforme a la norma IEC 61400-12-1, para mediciones reales de viento.
La combinación de estos elementos permite detectar patrones que afectan directamente al desgaste y vida útil de los componentes estructurales.
Parámetros monitorizados
por el Nabla Guardian
- Curva de potencia frente a OEM.
- Desalineación de yaw e impacto en rendimiento.
- Velocidad real del rotor.
- Producción anual de energía.
- Velocidad y dirección del viento.
- Ángulo de incidencia y pitch.
- Intensidad de turbulencia.
- Cargas extremas (IEC 61400-28).
- Acumulación de fatiga y predicción de fallo por componente.
Análisis de causa raíz y
mantenimiento predictivo
En caso de detectar bajo rendimiento, Nabla Guardian ejecuta un Análisis
de Causa Raíz automático, identificando hasta 8 causas frecuentes:
01
Ángulo de pitch incorrecto
02
Velocidad del rotor inadecuada
03
Umbrales Vin/Vout mal definidos
04
Desalineación de yaw
05
Pérdidas por WSM
06
Turbulencia excesiva
07
Acumulación de hielo
(y su impacto en cargas).
08
Fallos en anemometría de góndola
Esto permite implementar acciones correctivas y mantenimiento predictivo, mejorando la disponibilidad y evitando fallos graves.
Nabla Guardian y su impacto
directo en la extensión de vida
- Reducción de la degradación a largo plazo de la curva de potencia.
- Detección temprana de fallos estructurales y cargas fuera de diseño.
- Prevención de grietas críticas y fallos de componentes clave.
- Datos estructurales y operativos como base para fusiones, adquisiciones o repotenciación.
- Optimización de la estrategia de O&M sin interferir con contratos FSA.
- Generación de métricas de rendimiento equiparables a un met mast, a menor coste.
- Mejora del caso de negocio y extensión real de la vida útil operativa de las turbinas.
Servicios relacionados
que pueden interesarle
